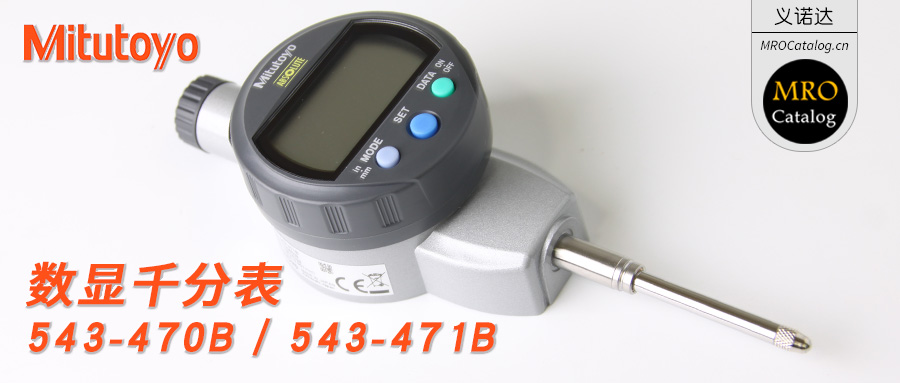

543-470B 471B 日本三丰mitutoyo 数显公制公英制千分指示表 25.4mm
浏览次数:1372 分类:三丰 Mitutoyo 分类:产品档案
• Similar in size to Series 2 dial indicators.
• As compact as standard Series 2 dial indicators.
• Large, easy-to-read LCD.
• GO/±NG judgment can be performed by setting upper and lower tolerance limits. The judgment result (GO/±NG) can be displayed in full-size characters.
• The positive/negative count resulting from the spindle’s up/down movement can be toggled.
• Internal calculations using the simple formula of [F(x)=Ax)] are available
• Employing the ABSOLUTE linear encoder, the ID-C always displays the spindle “Absolute Position” from the origin at power-on. Also unlimited response speed eliminates over-speed errors.
• The ID-C indicator face can be rotated 330° to an appropriate angle for easy reading.
• With SPC data output.
• 指示表打开后，ABS (absolute) 传感器可恢复最后的原点位置。
• 三丰公司的 ABSOLUTE 线性编码器，因消除了超速误差而使可靠性得以提高。
• 通过设定上限和下限值，可进行公差判定测量。
• 仅一块电池就能实现连续使用约 7,000 小时的使用寿命。
• 配有数据输出端口，使其能连入测量网络系统和统计过程控制系统。
543-470B 543-471B 规格参数表
| 货号代码 | 数显千分表型号 | 量程 | 精度 | Contact Point | 测力 | 分辨力 | Type |
|---|---|---|---|---|---|---|---|
| 543-470B(公制) | ID-C125XB | 0-25.4 mm | 0.003 mm | Stem Ø8mm M2.5 x 0.45 Thread | Less than 1.8N | *0.001mm | ISO/JIS |
| 543-471B(公英制) | ID-C125MXB | 1in/ 25.4mm | 0.00012in | Stem ø8mm M2.5x0.45 Thread | Less than 1.8N | *.00005in/0.001mm | ISO/JIS |

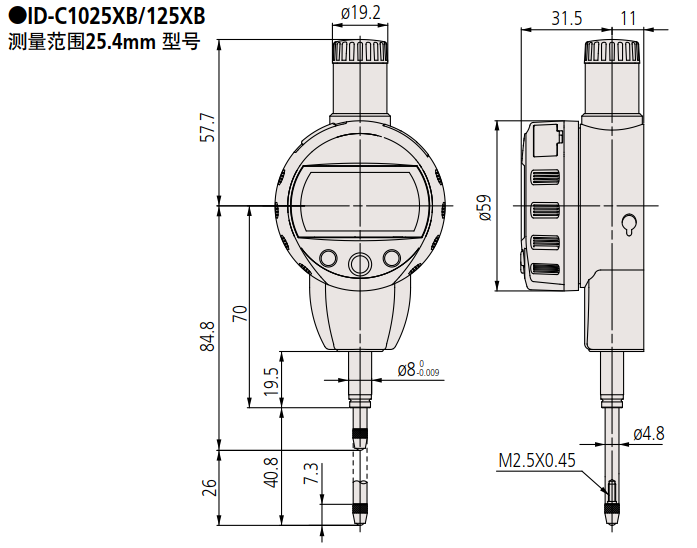

543-470B 543-471B 产品尺寸示意图
543-470B 543-471B 可选配件
905338：程控电缆（40“/1m）
905409：程控电缆（80“/2m）
21EZA198：主轴提升杆（ISO/JIS型）*
21EZA199：主轴提升杆（ANSI/AGD型）*
21EZA105：主轴提升旋钮（12.7mm/5“ISO/JIS型）**
21EZA150：主轴提升旋钮（12.7mm/5“ANSI/AGD型）**
21EZA197：主轴提升旋钮（25.4mm/1“，50.8/2”型号）
21EZA200：主轴提升旋钮（50.8mm/2“）
540774：主轴提升电缆（行程：1“/25.4mm）
02ACA571:25mm/1“型号的辅助主轴弹簧***
02ACA773:50毫米/2英寸型号的辅助主轴弹簧***
*仅适用于12毫米/0.5英寸型号。
**不适用于低测量力模型。
